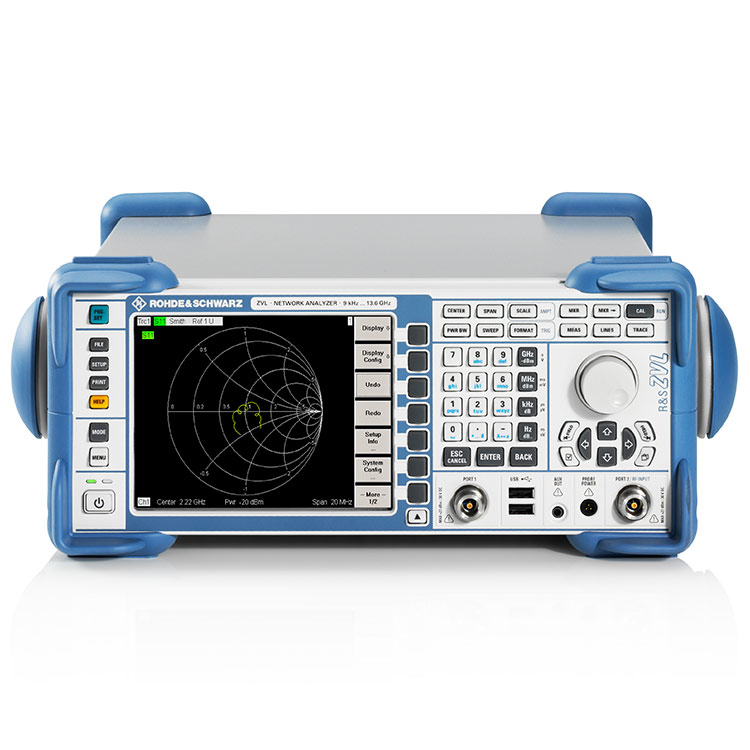

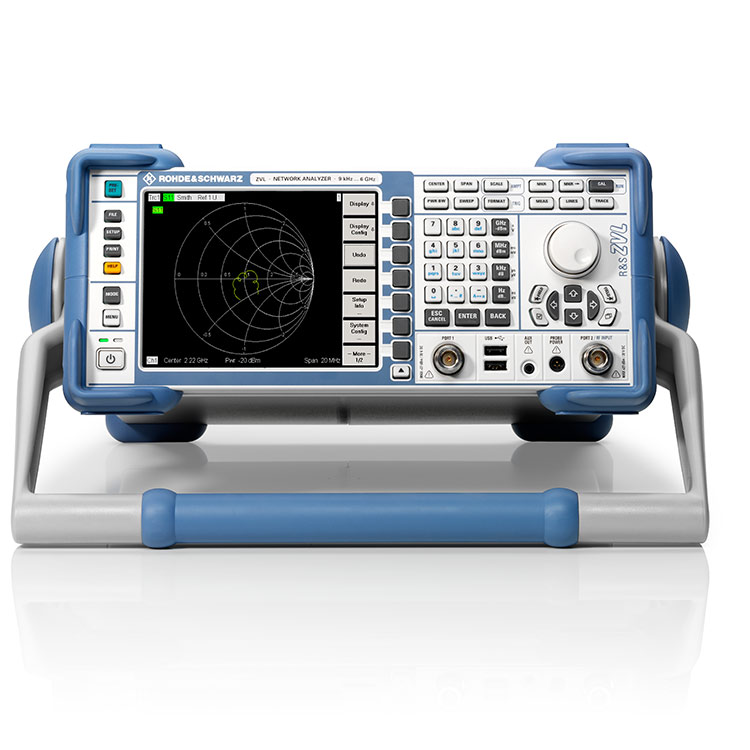

R&S?ZVL 矢量網絡分析儀

頻率范圍：9& kHz 至 3& GHz/6& GHz/13.6 GHz。
75 ? 版本： 9 kHz 至 3 GHz。
將可選頻譜分析儀集于一體的便攜式網絡分析儀

簡介

R&S^?ZVL 是一款經濟實惠、功能強大的緊湊便攜式網絡分析儀，非常適用于開發、生產和服務應用。 該分析儀也是唯一一款將網絡分析儀、頻譜分析儀以及功率計的功能集于一體的儀器，能夠顯著提高您的工作效率。

主要特點

·         可選頻譜分析以及數字通信標準

·         可顯示所有四個 S 參數的雙向測試裝置

·         R&S^?ZVL3-75： 用于電視及有線電視測量的 75 Ω 矢量網絡分析儀

·         可顯示所有相關參數的多跡線顯示屏

·         旨在檢測電纜故障的故障點距離測量

·         時域分析

·         適用于 R&S^?NRP-Z 功率探頭系列的 USB 連接器，可確保精確的功率測量

·         內置電池以及 12 V 直流操作

·         小巧輕便，緊湊便攜

特性和優勢

·         全單端口 (OSM)、全二端口 (TOSM) 以及單向二端口校準

·         S 參數、阻抗、導納以及穩定性的測量

·         以史密斯圓圖、反轉史密斯圓圖、幅度和相位、極坐標圖、實 部、虛部、群時延、電壓駐波比 (VSWR) 的形式輸出結果

·         無限數量的¹⁾跡線和信道； 在單個圖表中重疊顯示不同信道的跡線

·         跡線評估：最大值、最小值、峰間值、均方根值 (RMS)、平均值、標準偏差、電長度、相位延遲

·         在中心頻率、帶寬、波紋、品質因子、衰減等方面的帶通濾波器評估

·         可選頻譜分析儀功能 (R&S^?ZVL-K1) 以及全部的網絡分析儀功能同時可用

¹⁾ 受限于可用 RAM 容量

支持的技術

·         帶 R&S?ZVL-K1

o    3GPP FDD BTS (+ R&S^?FSL-K72)

o    WLAN IEEE 802.11a/b/g/j (+ R&S^?FSL-K91)

o    WiMAX² IEEE 802.16 OFDM/OFDMA (+R&S^?FSL-K93)

² WiMAX 是 WiMAX Forum 的商標
