DSX CableAnalyzer 模塊連接至 Versiv 和 Versiv 2 主單元和遠端單元，是堅固的手持測試儀，使您能夠認證、排除故障并記錄雙絞線網絡布線。DSX2-8000 模塊可在不到 16 秒內驗證雙絞線布線是否符合 Cat 8/I/II 類限制 (2000 MHz)。DSX2-5000 模塊可在不到 16 秒內驗證雙絞線布線是否符合 Cat 7A/FA 類限制 (1000 MHz)。

福祿克DSX2-8000/DSX2-5000界面操作指南

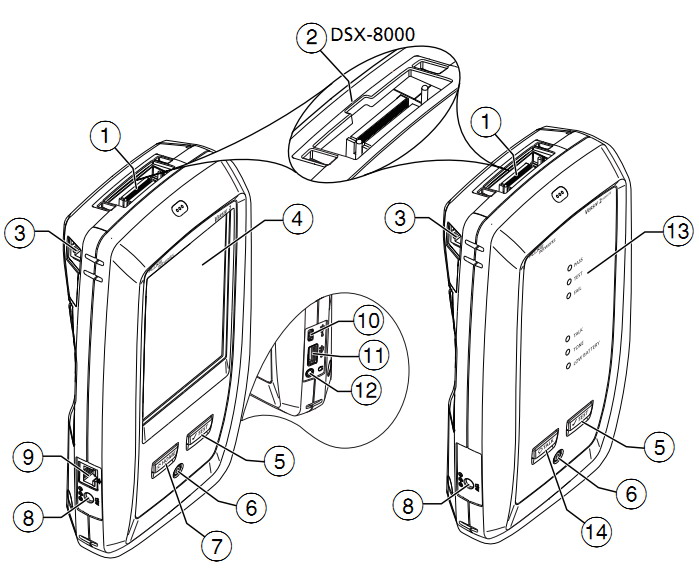

1、 鏈路接口適配器的接頭。

2、福祿克FLUKE DSX2-8000 模塊上有一個凹口，用于適配 Cat 8/I/II 類適配器上的翼片。Cat 8/I/II 類適配器不能連接到 DSX-5000 模塊。

3、用于在您進行外部串?dāng)_測量時在主測試儀和遠端測試儀間通信的 RJ45 插頭。

4、帶觸摸屏的 LCD 顯示屏。

5、【TEST】開始測試。要開始測試，還可以在顯示屏上輕觸測試。

6、電源鍵。 DSX2-8000/DSX2-5000: 按鈕中的 LED 顯示電池充電過程的狀態。請參見用戶手冊。

7、按 【HOME】 可打開主屏幕。

8、交流適配器的連接器。DSX2-8000/DSX2-5000 當電池充電時，LED 呈紅色亮起；當電池完全充滿時，則呈綠色。當電池不充電時 LED 呈黃色。

9、RJ45 連接器：可用于連接網絡，以訪問 Fluke Networks 云服務。

10、Micro USB 端口：通過此 USB 端口可將測試儀連接到 PC，以便將測試結果上傳到 PC 以及在測試儀中安裝軟件更新。

11、A 型 USB 端口：通過此 USB 主機端口可將測試結果存儲在 USB 閃存盤上和將 FI-1000 視頻探頭連接到測試儀上。您也可以連接 Wi-Fi 適配器以訪問 Fluke Networks 網絡云服務。（Versiv 2 測試儀具有內部 Wi-Fi 無線網卡）

12、耳機插孔。

13、測試通過時 PASS (通過) LED 亮起。測試進行時 TEST (測試) LED 亮起。測試失敗時 FAIL (失敗) LED 亮起。

通話功能啟用時（參見14）TALK (通話) LED 亮起。要調節音量，按 【TALK】或按頭戴式耳機麥克風上的按鈕。如果在主測試儀未連接遠端設備時按【TEST】鍵，TONE (音頻) LED 將閃爍，并且音頻發生器將啟動。電量不足時 LOW BATTERY (電量不足) LED 亮起。

14、按【TALK】使用耳機與鏈路另一端的人員進行通話。再次按下以調節音量。要關閉通話功能，按下【TALK】。
